多极电磁铁

多极电磁铁,区别于传统的电磁铁只有两个磁极,其拥有多个磁极。  型号用途参考图片CG-3004四极电磁铁用于产生矢量磁场磁铁四极结构,两对线包分别供电,可得到一个矢量磁场,当分别调节供电功率时,矢量磁场的方向也发生改变。磁铁结构简

详细介绍

产品概述


多极电磁铁,区别于传统的电磁铁只有两个磁极,其拥有多个磁极。  型号用途参考图片CG-3004四极电磁铁用于产生矢量磁场磁铁四极结构,两对线包分别供电,可得到一个矢量磁场,当分别调节供电功率时,矢量磁场的方向也发生改变。磁铁结构简洁,通光范围大,且极柱打孔,可兼顾多项磁光实验。最高磁场强度:极柱直径30mm,极面15mm,气隙20mm,磁场0.1T

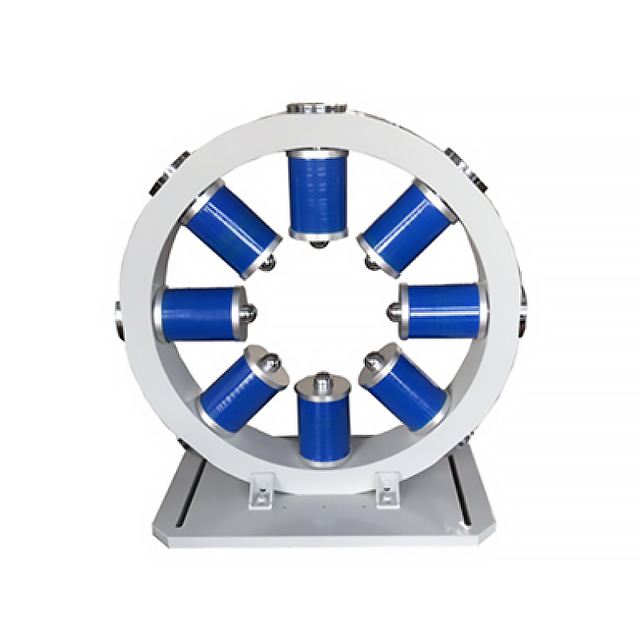

多极电磁铁以四极电磁铁铁居多,也有五极、六极、八极等多极的应用,主要应用于多极磁环充磁、径向梯度磁场、旋转磁场磁导向等多种应用,按用户的使用要求设计制作。

案例展示


型号

主要技术参数

产品图片

4MP-30

极柱直径30mm,极面15mm,气隙20mm,磁场0.15T,入射光与反射光之间夹角为90º;磁铁配两台8A50V电源使,每组绕组电阻3Ω;



多极电磁铁(图1)

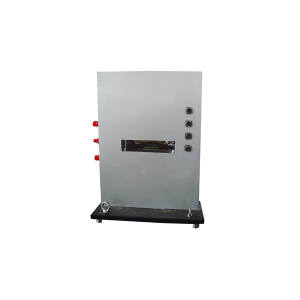

4MP-4020

极柱40*20mm,气隙20mm,磁场0.13T,电源3A125V;



多极电磁铁(图2)



4MP-70

固定气隙70mm,另加一付40mm极片,当气隙为70mm时,磁场0.1-0.15T;电源20A20V两台电源分别供电。



多极电磁铁(图3)

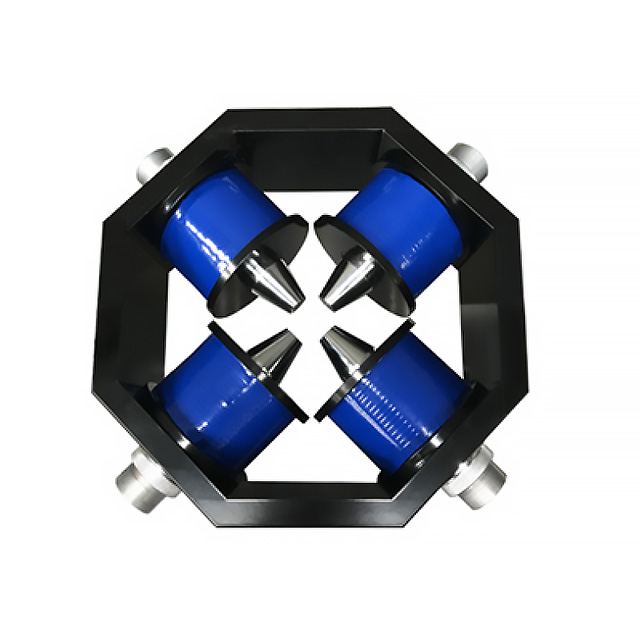

4MP-50

电磁铁型号为4MP-50型,电磁铁为四极结构,轭铁八边形,气隙可调,极柱直径50mm,磁极直径25mm,四极在同一平面;可水平或45度角放置。
电磁铁配四个极头;其中两个极头打5mm通孔,当气隙为25mm时,一维中心磁场Hmax≥0.25T;
电磁铁采用自然冷却。0.25T磁场环境下可连续工作30分钟,线包温升小于60℃ ;
电磁铁单线包功率150W,双线包串联300W,总功率300W*2,四极各留抽头;

重量:90Kg;



多极电磁铁(图4)

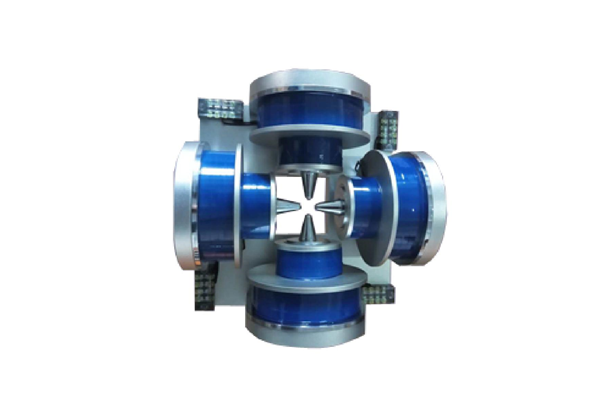

4MP-32

极柱直径Φ32mm,极面直径Φ32m,线包间距80mm,四极气隙可调,可调范围40-80mm;四极串联使用,电流1A,磁极表面磁场300Gs。







多极电磁铁(图5)

.4MP-130

四极径向充磁,磁场方向为N-N 相对,S-S 相对,工作极头可更换;线包间隙大于300mm,极柱直径130mm,单极头可调整距离不低于75mm;在气隙为40mm时,极头表面磁场Hmax≥0.5T;水冷冷却。



多极电磁铁(图6)

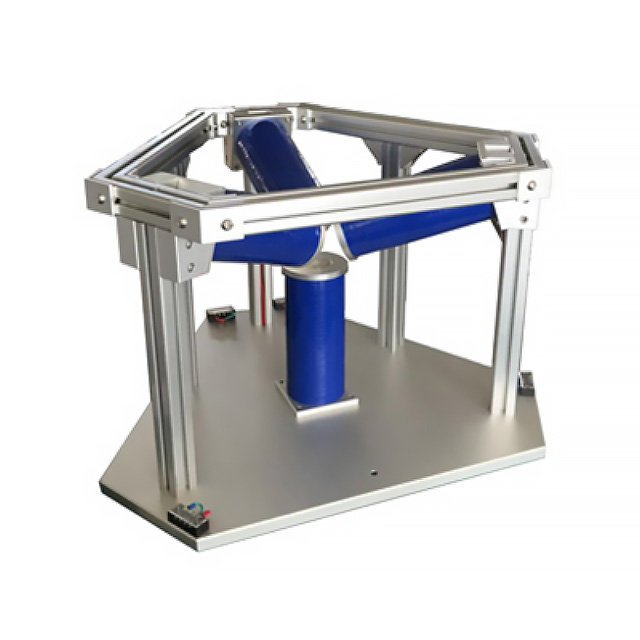

   5MP-1001

五极电磁铁,用于显微镜下,产生三维磁场,体积在150mm内,高度不超过60mm,每维磁场300Gs,短时间使用可达1000Gs。

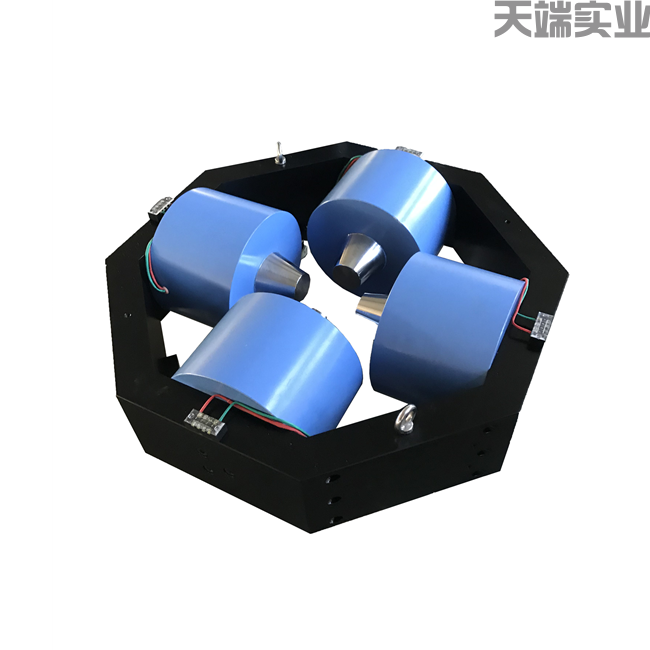

    4MP-60线包间距260mm,极头直径60mm,固定气隙120mm,极柱直径100mm。双极串联电阻6.8ohm,10A双极供电1800Gs,梯度1.55T/m;四极供电2600Gs,a梯度4.8T/m。

多极电磁铁(图8)

  4MP-4020

极柱40*20mm,气隙20mm

,磁场0.13T,电源3A125V;
多极电磁铁(图9)
