60-400系列VSM振动样品磁强计

上海天端实业有限公司新开发的60-400系列VSM振动样品磁强计是一种高灵敏度、高准确性、多功能的新型仪器。仪器与电脑连接,电脑端软件可以设置系统参数。数字磁矩单元的量程、时间常数、目标磁场大小、数据点数等均由电脑控制,测量自动完成并自动保存相关测试数据。自动保存的磁滞回线、磁化曲线、热磁曲线和设定温度下的MH曲线等数据曲线可由微机屏幕显示或由打印机打印输出,也可使用Excel和Origin等软件直接对数据进行处理。电脑端软件可同时算出国际单位制和高斯单位制下的曲线参数(饱和磁矩/饱和磁化强度/比饱和磁化强度,剩余磁矩/剩余磁化强度,矫顽力,内禀矫顽力,矩形系数,最大磁能积,回线面积)。

详细介绍

       VSM振动样品磁强计是检测物质磁性的最基本测试仪器之一。我公司的主要技术人员多年从事此项仪器的生产、研发工作,经验丰富,已广泛推广全国使用有30年之久。

  在科研、国防和生产实践中,经常需要对各种材料磁性进行研究和检测,特别急需适应性强、灵敏度高、准确可靠、使用方便的磁测仪器。随着科学的发展,对仪器又提出了测量自动化、智能化的要求,振动样品磁强计恰好满足上述要求,它是以感应法为基础并结合近代电子技术而发展起来的一种新型磁测仪器。它的工作原理是将样品放置在稳定的磁场中并使样品相对于探测线圈作小幅度周期振动,则可得到与被测样品磁矩成正比的信号,再将此信号用适当的电子技术放大,转换成易于测量的电压信号,即可构成振动样品磁强计。由于振动样品磁强计具有灵敏度高、准确可靠、结构简单、使用方便等特点,它已广泛应用于物质的磁性研究中,作为磁性测量的最基本方法在实验室和工厂中普遍采用。
       上海天端实业有限公司新开发的60-400系列VSM振动样品磁强计是一种高灵敏度、高准确性、多功能的新型仪器。仪器与电脑连接,电脑端软件可以设置系统参数。数字磁矩单元的量程、时间常数、目标磁场大小、数据点数等均由电脑控制,测量自动完成并自动保存相关测试数据。自动保存的磁滞回线、磁化曲线、热磁曲线和设定温度下的MH曲线等数据曲线可由微机屏幕显示或由打印机打印输出,也可使用Excel和Origin等软件直接对数据进行处理。电脑端软件可同时算出国际单位制和高斯单位制下的曲线参数(饱和磁矩/饱和磁化强度/比饱和磁化强度,剩余磁矩/剩余磁化强度,矫顽力,内禀矫顽力,矩形系数,最大磁能积,回线面积)。


60-400系列VSM振动样品磁强计介绍

一、60-400系列VSM振动样品磁强计主要功能:

1、可用于材料研究和开发、质量控制及产品检测,完成对磁性材料的基本磁性能的测量和分析。可测量磁性材料的基本磁性能(如磁化曲线、磁滞回线、退磁曲线、升温曲线、升/降温曲线、降温曲线、设定温度下的磁化曲线、设定温度下的磁滞回线等),得到相应的各种磁学参数(如饱和磁化强度、剩余磁化强度、矫顽力、最大磁能积、居里温度、磁导率、初始磁导率等),可测量粉末、颗粒、片状、块状等磁性材料。

2、可原位测量磁性材料从室温至至液氮温区磁性能随温度的变化曲线。

二、VSM振动样品磁强计主要技术指标:

1、测量磁矩范围:10-3emu—300emu(灵敏度:5×10-5emu)

2、相对精度(量程3emu时):优于±1%

3、重复性(量程3emu时):优于±1%

4、稳定性(量程3emu时):连续4小时工作优于1%

5、温度范围 高温区:室温到773K /室温到1073K低温:室温到85K

6、磁极间距固定为35mm,极面直径为60mm

7、磁场强度:最大磁场强度(±0.5T-3T)

三、60-400系列VSM振动样品磁强计的组成:

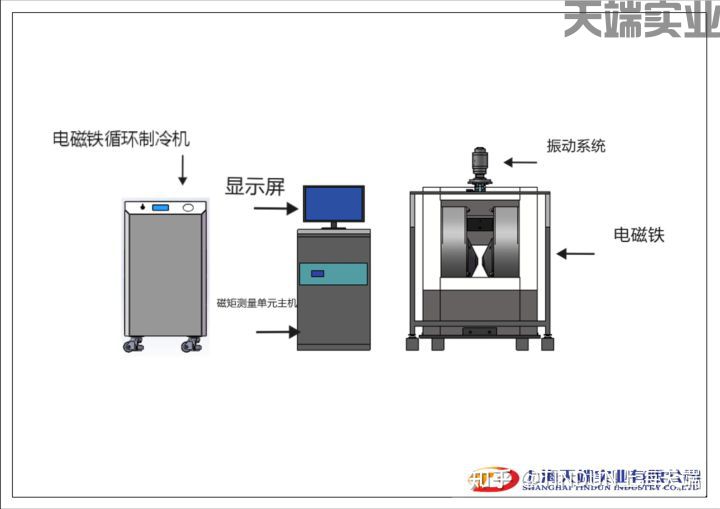

VSM振动样品磁强计(图1)


1、SG-(60~400)型电磁铁

2、磁矩测量单元主机(包括扫描电源,锁相放大器、特斯拉计、低温驱动源、振动源)

3、振动系统(包括振动头及支架、检测线圈、样品室)

4、联想品牌计算机

5、高低温装置

6、真空泵(赠品)

7、液氮罐(赠品)

8、电磁铁循环制冷机 (赠品)

9、除湿机(赠品)

10、VSM测试软件

四、60-400系列VSM振动样品磁强计主要仪器说明

1、电磁铁:

电磁铁为固定气隙电磁铁,磁场在水平方向,气隙为35mm,极面直径Φ60mm;中心磁场强度0.5T-3T;

VSM电磁铁中心磁场强度参数
型号中心磁场强度(T)
VSM-600.5
VSM-1000.8
VSM-1301.2
VSM-1751.6
VSM-2202.0
VSM-2502.2
VSM-3002.4
VSM-3802.7
VSM-4003.0



2、磁矩测量单元

主要技术指标

(1)磁矩量程分300emu、150emu、80emu、40emu、30emu、15emu、8emu、4emu、3emu、1.5emu、800memu、400memu、300memu、150memu、80memu、40memu、30memu和15memu(即0.015emu)共18档,液晶屏显示,最高灵敏度优于5×10-5emu;当磁矩量程为3emu 时,测量磁矩的相对精度和重复性均优于±1%,预热半小时,连续4小时工作的稳定性优于1%。

(2)磁场量程最高3.2T,最高分辩率0.1mT,相对精度优于±1%。

(3)振动源输出频率180Hz,频率稳定度优于10-5,输出功率大于50W。

(4)电磁铁电源为可调式高稳定度稳流直流电源。在稳流状态时,稳流输出电流能在额定范围内连续可调。


3、振动系统

组成:振动杆、机械振动头、支架、样品室及探测线圈。


4、计算机:

联想笔记本电脑配置

(1)处理器:R74800U 主频1.8GHz

(2)内存容量:16GB DDR4

(3)硬盘容量:512GB SSD

(4)屏幕尺寸:14.0英寸

(5)操作系统:Windows 10


5、高低温控制、测量装置

主要技术指标

(1)样品室的温度范围:1073K~室温~液氮温区85K;

(2)液晶屏显示,分辨率0.1K。


6、真空泵

主要技术指标

(1)型号:2TW-4C;

(2)抽气速率4L/s,极限压力6.7×10-2;

(3)电机功率550W,加油量980mL


7、液氮罐

主要技术指标

(1)型号:容积10L;

(2)颈口直径:50mm,外径305mm;


8、电磁铁循环制冷机

主要技术指标

(1)温度范围5~35℃

(2)控温精度±1℃

(3)水泵扬程30M

(4)制冷量5.48KW


9、除湿机

主要技术指标

(1)型号:FD0-01F型;

(2)使用温区5-32℃;

(3)除湿能力10L/日

(4)水箱容量2.2L


10、VSM测量系统软件

(1)系统软件型号为JDAW2000C&D型,可直接设置系统参数,直观显示数据;

(2)原始数据文件后缀为13D,直接存储于计算机之中,方便后续处理,可以使用Excel和Origin直接对数据进行处理;

(3)测量的多种曲线和特性参数即可在微机屏幕上显示,软件可对数据进行任意选取,局部放大,平移,可对曲线进行平滑处理,也可在激光打印机上输出打印;还可由其它通用绘图软件上进行处理。

(4)可自动测量磁化曲线,磁滞回线,快速MH回线,升温曲线,降温曲线,升降温曲线,控温曲线,设定温度下的磁化曲线、磁滞回线及背底曲线;在已知退磁因子和样品密度的情况下,能将VSM的开路样品磁特性曲线自动转化为物质本身(即闭路样品)磁性测量曲线

(5)软件可同时算出国际单位制和高斯单位制下的曲线参数(饱和磁矩/饱和磁化强度/比饱和磁化强度,剩余磁矩/剩余磁化强度,矫顽力,内禀矫顽力,矩形系数,最大磁能积,回线面积,居里温度);
