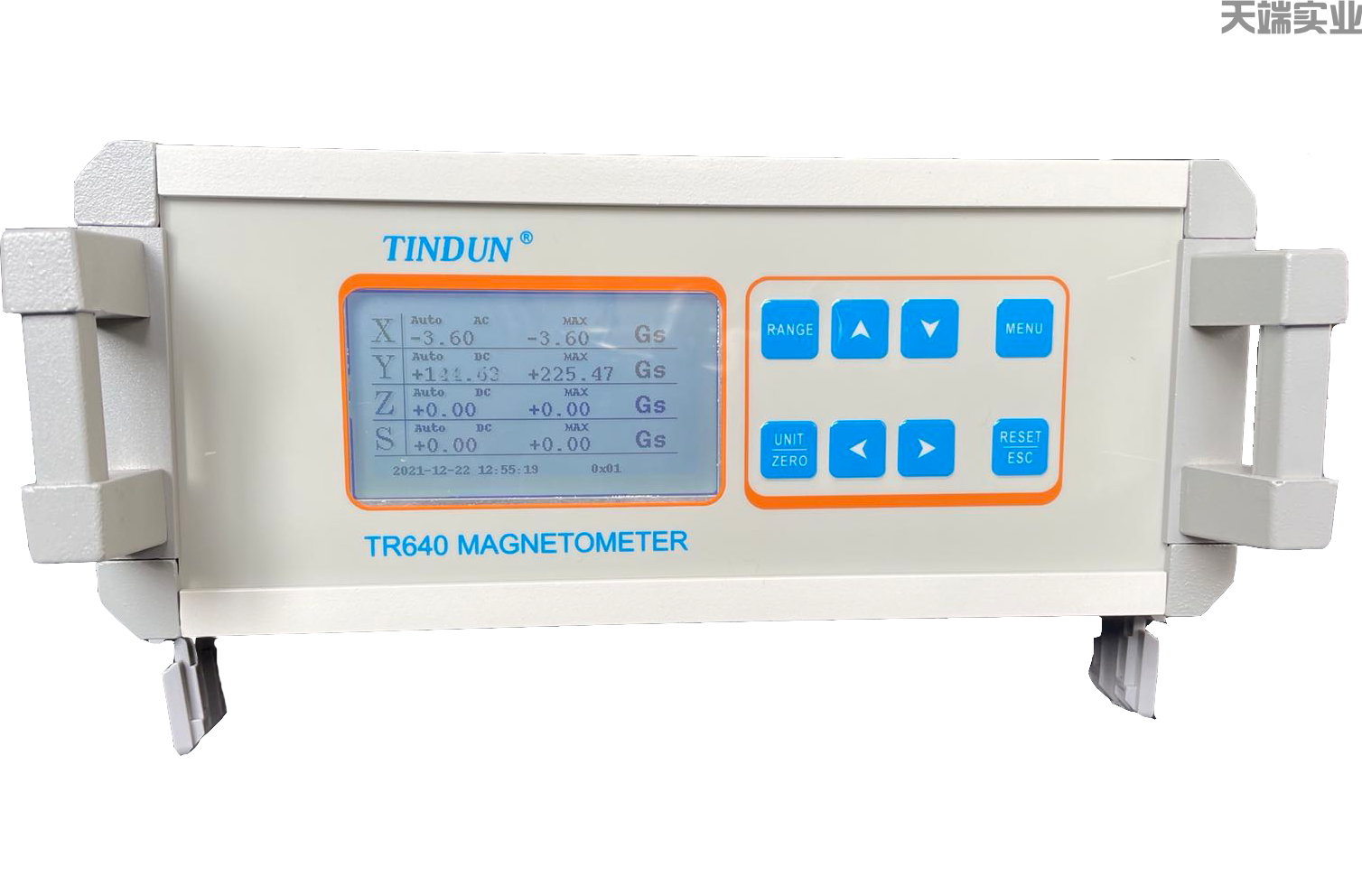

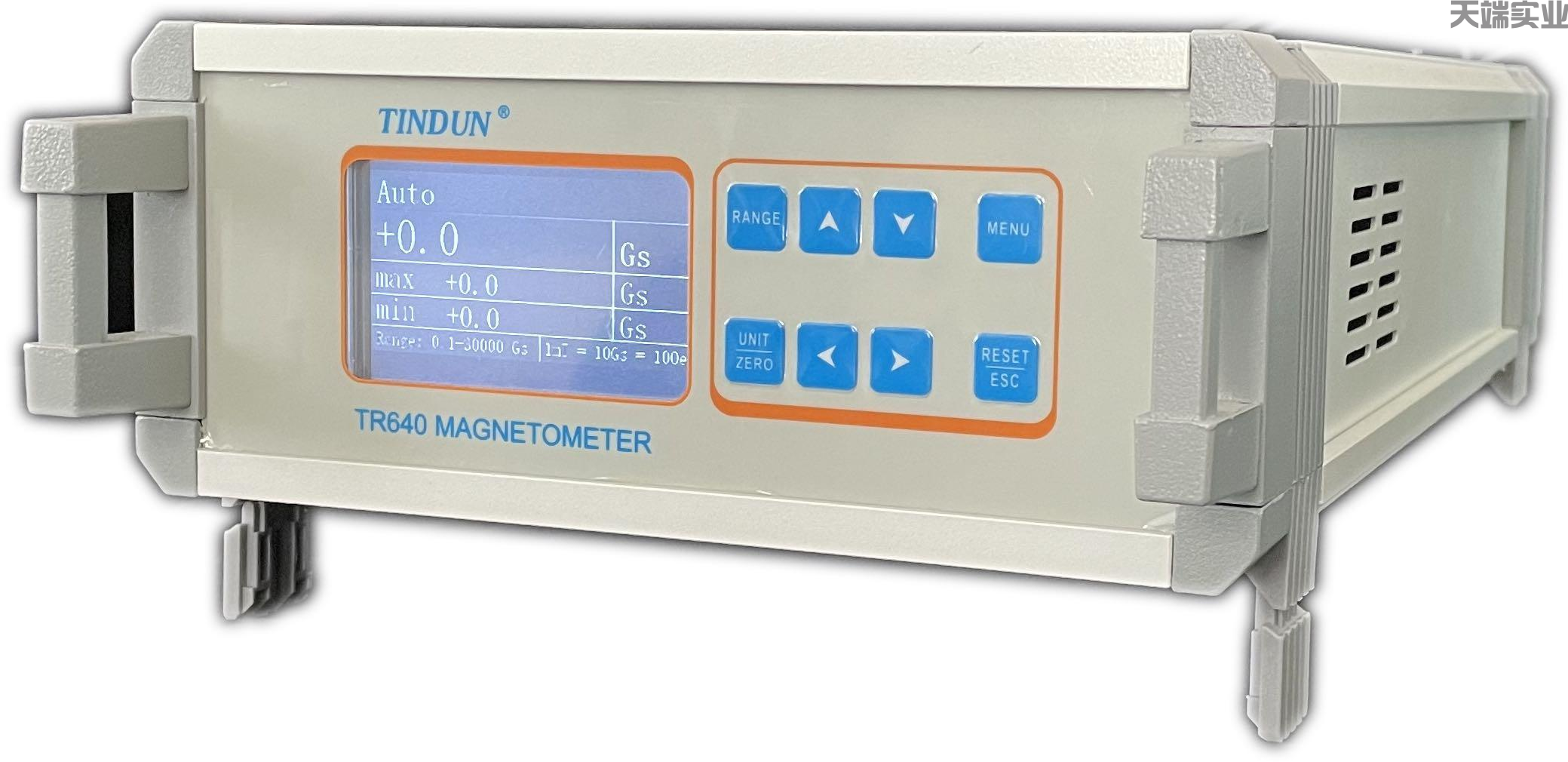

TR640型数字高斯计

TR640系列高斯计是一种测试数值精确、测试功能全面的台式高斯计。仪表采用Cortex-M3内核 的32位ARM微控制器,硬件采用优异的运算放大器结合先进的模拟电子技术精心设计而成。配以高 效软件算法可针对各类交直流磁场进行高精度测量。 TR640高斯计可通过扩展模块从1-4通道的磁场测试。高斯计对于空间磁场的点测量反应快速, 简单易用。简易的人机界面与多功能数据输出接口使得设备无论在

详细介绍

 产品简介

TR640系列高斯计是一种测试数值精确、测试功能全面的台式高斯计。仪表采用Cortex-M3内核 的32位ARM微控制器,硬件采用优异的运算放大器结合先进的模拟电子技术精心设计而成。配以高 效软件算法可针对各类交直流磁场进行高精度测量。 TR640高斯计可通过扩展模块从1-4通道的磁场测试。高斯计对于空间磁场的点测量反应快速, 简单易用。简易的人机界面与多功能数据输出接口使得设备无论在用于人工检测或是自动化控制集 成模块测试过程中,成为一款极佳的磁性测量仪器。


测试原理

当电流通过一个位于磁场中的导体的时候,磁场会对导体中的电子产生一个垂直于电子运动方 向上的作用力,从而在垂直于导体与磁感线的两个方向上产生电势差,这种物理现象称为霍尔效应。 霍尔效应本质即:固体材料中的载流子在外加磁场中运动时,因为受到洛仑兹力的作用而使轨迹发 生偏移,并在材料两侧产生电荷积累,形成垂直于电流方向的电场,最终使载流子受到的洛仑兹力 与电场斥力相平衡,从而在两侧建立起一个稳定的电势差即霍尔电压。TinDun


产品特性

轻触按键设计,功能位置布局合理

交流/直流磁场测试

嵌入式微机控制,自动或手动量程

 带背光功能的 LCM256128 显示器

多通道数据同时显示,便于测试过程的数据读取。

多种单位选择:Gs,mT,Oe, A/m 。

可选配多种测试探头(横向、轴向、超薄探头)

RS-485,继电器开关量输出接口(适合 PLC 等)

可以通过计算机远程连接读取、存储数据 *

具备模拟信号输出功能(0-5V) *

高低门限报警功能,支持本地和远程

产品参数

测量维度1-4 通道可选
量 程±300-±3000-±30000Gs
分 辨 率0.01Gs
磁场类型直流磁场、恒定磁场、交变磁场
精 度

读数的± 1% (恒定磁场或直流磁场)

读数的± 3% (交流磁场)

交流磁场50-1000Hz 正弦波场
数据处理24Bit AD 转换器
处理速度30Kbps(Max)
工作环境-20℃~80℃
电 源DC 9-24V 1A
仪表尺寸300mm*220mm*110mm
探头参数

横向探头 PT0415 PT0307

轴向探头 PA0350 PA0450 PA0550

重量3Kgs(Appr.)
