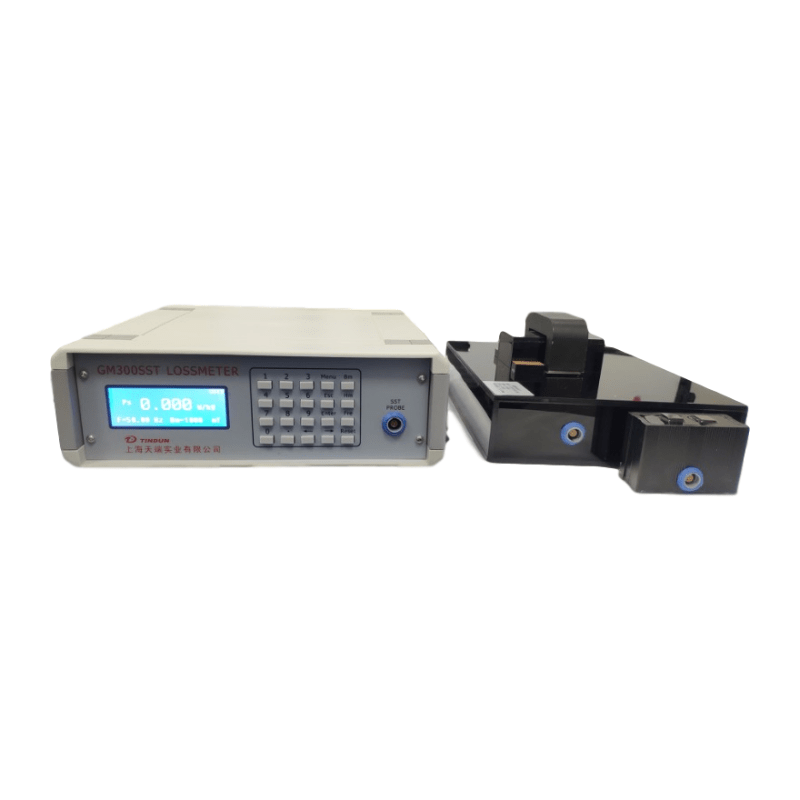

GM300铁损仪 硅钢片铁损测试仪

GM300单片硅钢测试铁损仪采用低损耗硅钢铁芯做磁路设计的测试磁导计,直接测量单片硅钢全性能的一款高精度优秀产品。联系人:张先生;联系电话:021-51879237 18018678522;

详细介绍

GM300铁损仪LOSSMETER,硅钢片铁损磁感测量仪介绍

硅钢片的铁损是我们材料厂家、电机厂家、变压器厂家所关心的问题,依据我国的行业标准(GB/3655-2008),采用爱泼斯坦方圈或标准磁导计(500SST/1000SST)作为检验评价硅钢片铁损的依据,该方法为国际IEC标准和国家标准推荐使用方法。

  GM300铁损仪LOSSMETER采用小型磁导计设计(3092磁导计)和参考国际通用的磁导计测试标准,通过对方圈样品溯源的量值传递,确定有效磁路长度,并进行完全的空气磁通补偿,满足直接对取向或无取向单片硅钢片样品的测量,测试非常方便,测试结果准确度达到1%。
  GM300LOSSMETER与目前市场上同类产品有较大区别,单机配置了经过校准的磁导计满足取向和无取向单片硅钢的测量,满足较准确测量矽钢片的质量比总损耗Ps和磁感Bm。可配上位机软件,可以进行B-H磁滞回线、u-H磁导率曲线和Ps-B损耗曲线的测量,在一定情况下,满足了替代方圈标准测试硅钢条样的全性能参数,是中小型硅钢片使用企业或高校样品来源少,但需要对样片检验情况下方便和经济的小型测试设备。


GM300铁损仪,硅钢片铁损磁感测量仪介绍仪器特点
  • 面板直接操作,单机可以完成设定点的测试

  • 开路磁导计对单片定子片P1.5/50的损耗比对测量

  • 闭路测量可以锁定磁感Bm测试比总损耗

  • 闭路测量可以锁定励磁磁强Hm测试磁感

  • 闭路磁导计真正做到了零磁通的补偿

  • 闭路磁导计对取向、无取向硅钢的准确测量

  • 联接计算机可以完成各种曲线的测试


GM300铁损仪,硅钢片铁损磁感测量仪介绍仪器参数
名 称参  数
电源输入220V ±20V/0.5A,50HZ
输出功率15V/1.5A
测试频率50Hz、60Hz自由选择
测试模式锁定B测量H值和锁定H测量B值二种模式
Bm设定范围500mT~1900mT
Hm设定范围100A/m~10000A/m
准确度PS准确度1.0%,Bm准确度1.0%
体 积280mm*90mm*300mm
样片要求长度:大于100mm,宽度:20mm~30mm
样片要求厚度:0.1mm到0.65mm
样片要求要求样品平整,严格来讲需要将样片退火处理才可溯源国标。



GM300铁损仪,硅钢片铁损磁感测量仪单机版基本配置
序 号品 名型 号数 量
1测试主机GM3001
2单片硅钢磁导计3092磁导计1
3连接线五芯航空接头1
4说明书GM3001
5二片硅钢样片(厂家检测)牌号:4701
说明:以上标准配置仅作参考,实际产品清单以签订合同为准。



GM300铁损仪,硅钢片铁损磁感测量仪软件版基本配置
序 号品 名型 号
1测量软件GM300SST
2测试电脑联想品牌电脑(按合同为准)
3打印机HP激光黑白打印机(按合同为准)
4开路测量探头样品宽度和长度有一定要求(20mmX40mm)
5第三方认可的硅钢样片(16片)浙江省计量院发布

说明:用户可根据自己的需要订购,也可根据特殊要求订购非标件。



GM300铁损仪,硅钢片铁损磁感测量仪介绍仪器特点软件功能
● 软件系统支持WinXP/NT/7等主流操作系统
● 测试过程全自动,无需要人工操作(只需要放上样片)
● 可锁定磁感(B)测定磁场(H)值,也可以锁定磁场(H)测量磁感(B)值
● 测试过程中实时采集波形,并可随时中止操作
● 软件采用数据库文件格式,支持直接打印并将结果导出至Excel表格中
● 可直接对数据进行保存、删除、清除等操作
● 可多点测量,并可对数据进行组簇设置
● 通过多点组簇,可显示磁滞回线、磁化曲线、磁导率曲线和损耗曲线
● 支持各种型号的打印机,可将测试报告直接打出
● 可将测试报告生成JPG、Bmp文件格式,并可通过Email发送报告文件

GM300上位机软件

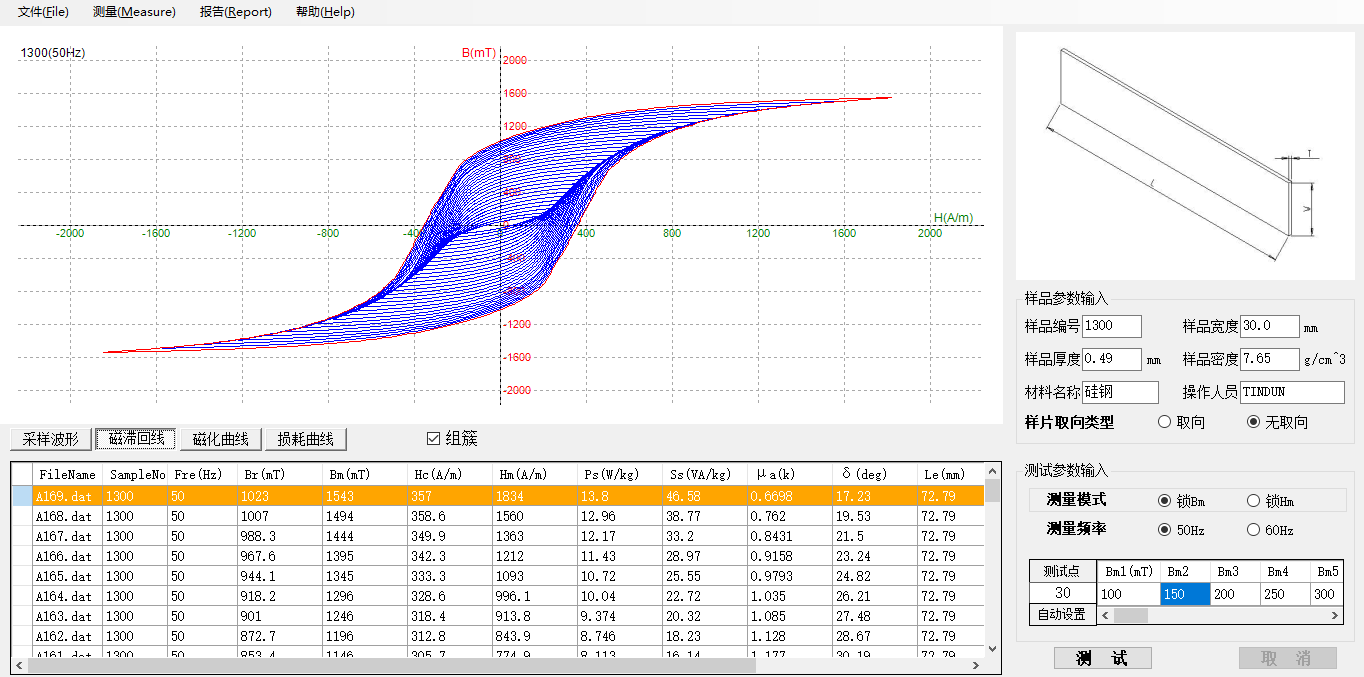

GM300铁损仪 硅钢片铁损测试仪(图1)

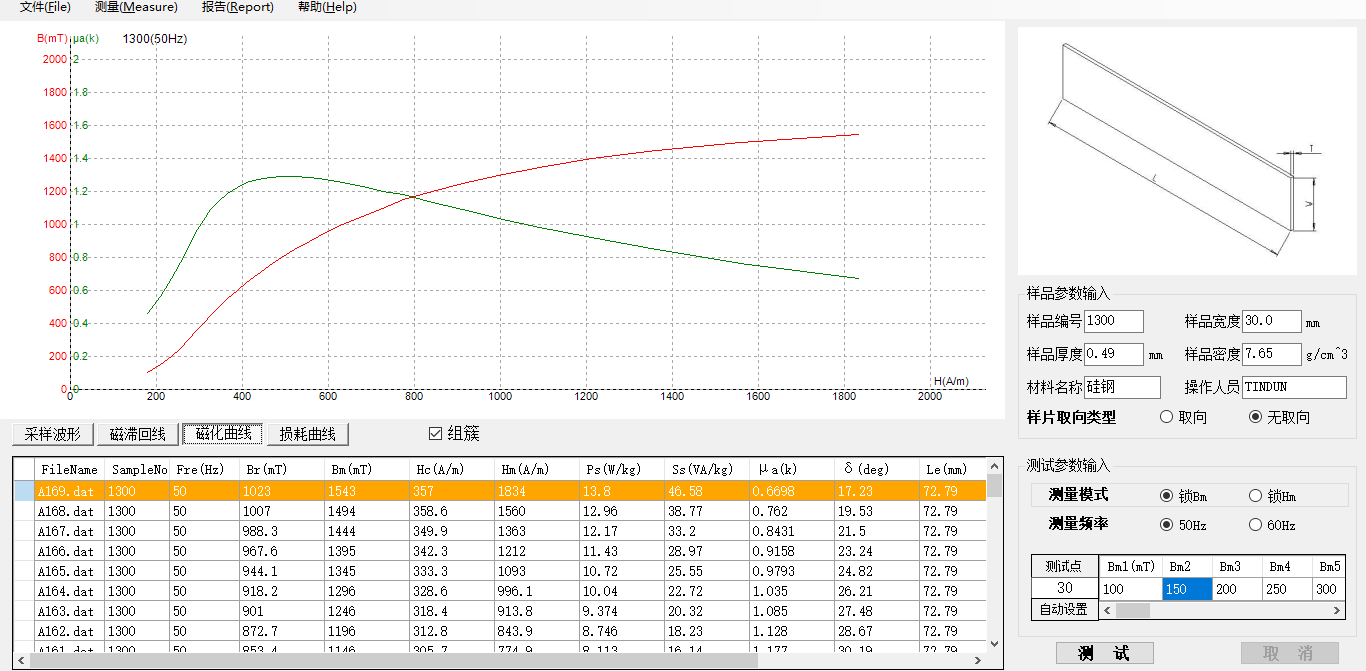

GM300铁损仪 硅钢片铁损测试仪(图2)

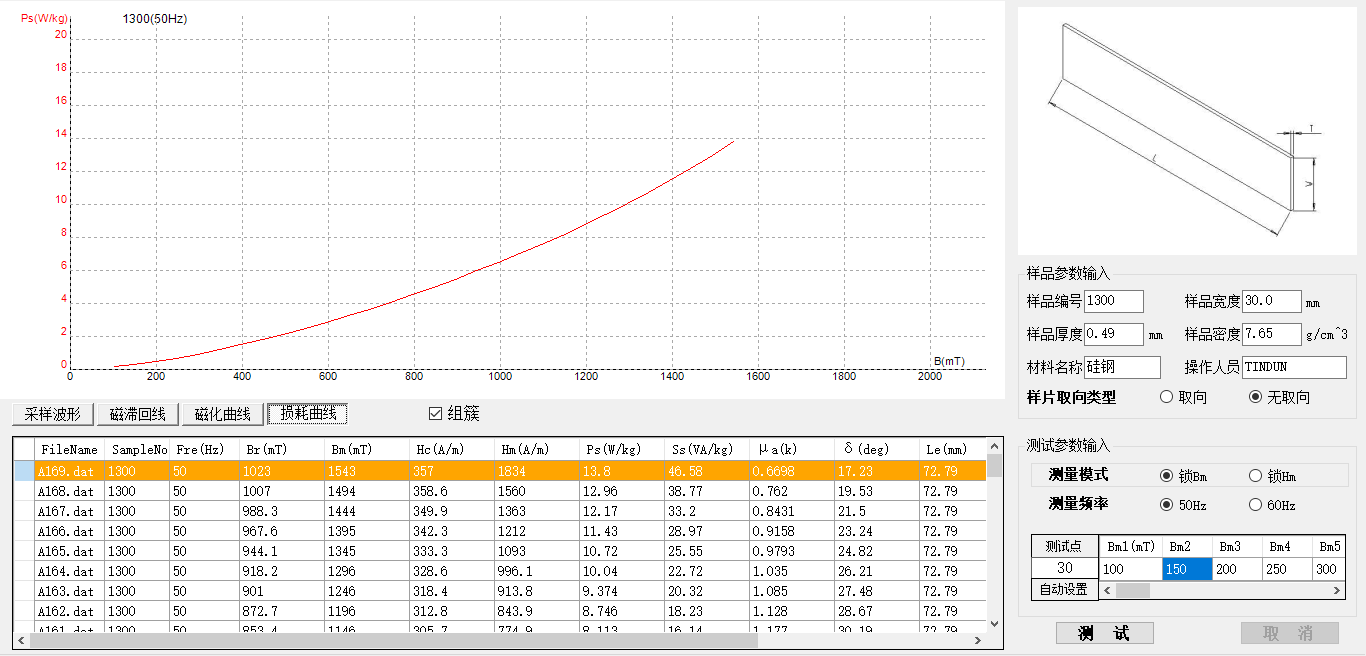

GM300铁损仪 硅钢片铁损测试仪(图3)
