产品概述

TA8308 永磁体磁偏角测量仪由三维亥姆霍兹线圈连接独立的三分量磁通计，构成硬件测试部分，通过对三个分量的测试数据进行微机换算，构成一套完整的永磁材料品质测试系统。将磁体放入样品台上，通过提拉法测试出磁通分量，并通过计算得到磁矩以及主轴方向的磁场偏差角度值。可显示总磁矩M、主轴磁偏角α、Øx、Øy、Øz 以及对应测试线圈的线圈常数。

仪器特点

• 10 寸触摸屏控制显示、自动漂移调节；

• 显示主磁矩M、三方向磁矩Mx、My、Mz 及磁偏角值Øx、Øy、Øz，自动识别充磁方向磁偏角；

• 可进行磁偏角（充磁方向）与设定值的比较，判断产品合格与否，或对高精度产品进行分类；

• 可单机在线检测，也可与计算机连接，对测试数据进行测试保存、打印；

• 磁矩M 测试不确定度：0.5%，重复性：±0.1%；

• 磁偏角θZ 不确定度：0.2°（固定样品和线圈的相对位置）；

• 测试重复性：±0.1°；

• 软件智能修正：解决磁通计漂移、初始零点以及线圈电阻对积分的影响问题;

TA8308 永磁体磁偏角测量仪仪器参数

TA8308 永磁体磁偏角测量仪软件功能

• 系统支持Winxp/NT/7/8/10 等主流操作系统；

• 软件可按图形显示各方向磁矩、偏角值，测量结果统计清晰；

• Excel 导出数据表格，便于数据分析、打印；

• 数据管理方便，可任意删除某一点数据或清除全部数据；

• 可自动计算出同编号的角度平均值（计量部门可通过样品多方向旋转测试进行更准确的评估）；

• 可自动计算出同编号的磁矩平均值；




三维等径测试线圈

1 三维亥姆霍兹线圈TA8308 -100

2 三维亥姆霍兹线圈TA8308 -150

3 三维亥姆霍兹线圈TA8308 -300

4 三维亥姆霍兹线圈TA8308 -480

5 三维亥姆霍兹线圈非标件，可订做

说明：用户可根据样品大小需求订购，也可根据特殊要求订购非标件。

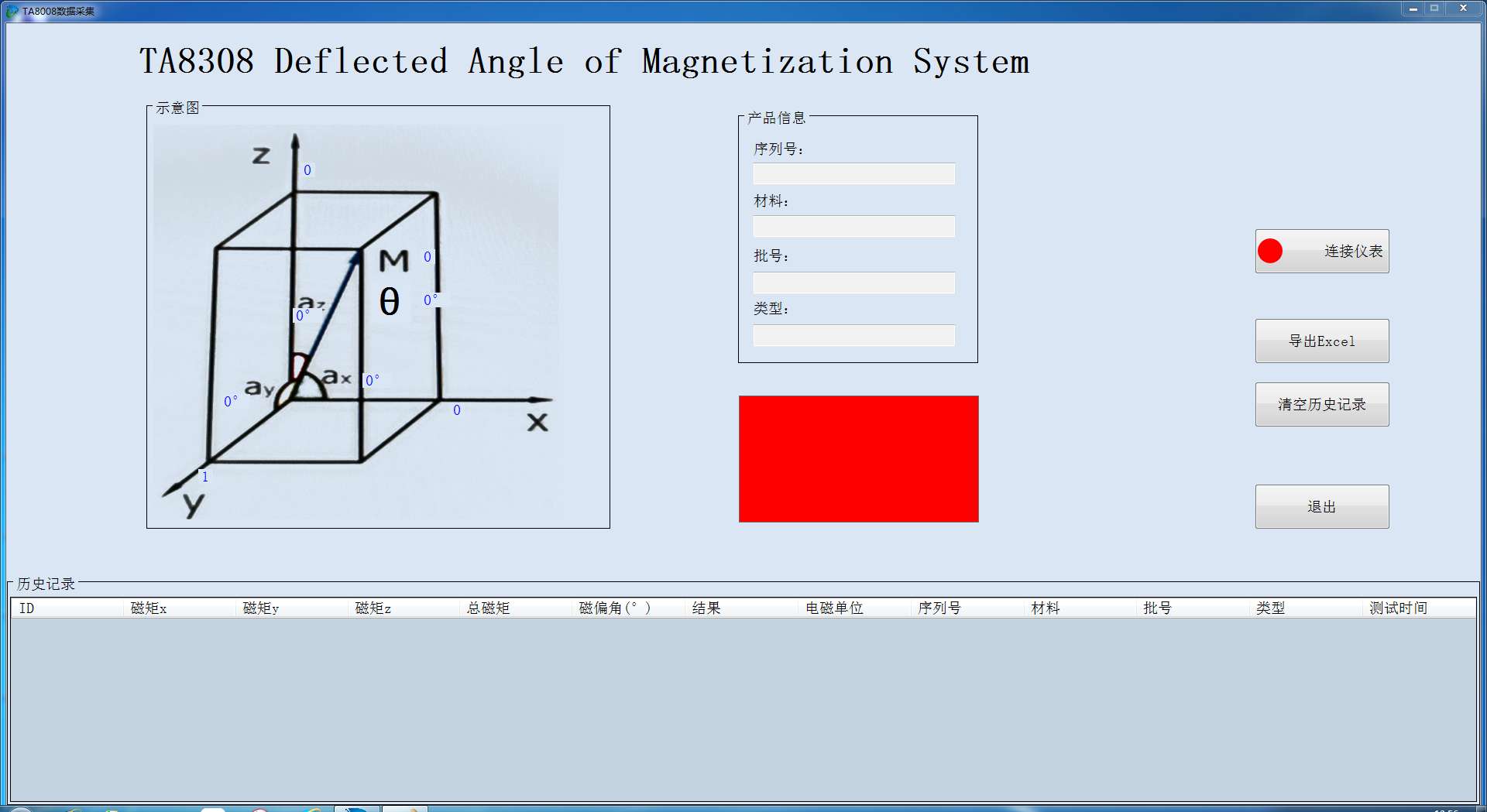

TA8308磁偏角测试系统软件采集

磁偏角测量原理

   一个单一的亥姆霍兹线圈是可以用来衡量永久磁铁的磁矩在磁化方向轴上所产生的磁矩M的。磁矩M是可以通过关系式：M=k×Φ所得到的，其中：k为亥姆霍兹线圈常数，Φ为磁体对线圈感应的磁通量。对于经过充磁后的永磁材料样品的品质检验，采用亥姆霍兹线圈进行买卖双方之间的量质传递，已经变得非常流行和通用，设计好单维和三维的亥姆霍兹线圈参与国际同行之间的相互传递参数尤其重要。

　　各向异性磁体磁矩的方向总是沿着各向异性的方向的，但是可能出现各向异性的方向与磁体轴的方向不一致的情况。当需要显示磁块各向异性方向在磁块本身轴方向的投影，就需要能同时显示正交磁通Øx、Øy、Øz的三轴亥姆霍斯线圈，并可换算出正交的分量磁矩Mx、My、Mz。　　磁矩M是矢量，可以被分成三个方向的三个部分，分别为：X、Y、Z三个方向一致。投影关系有： cosαx= Mx/M 、cosαy = My/M和cosαz= Mz/M。　　通过测量三轴线圈上的磁通量：Φx, Φy, Φz，根据各线圈对应的常数，计算出三个方向的磁矩：Mx、My、 Mz。 永磁材料的总磁矩M ，也可以通过求各分量磁矩的平方和开平方得到。

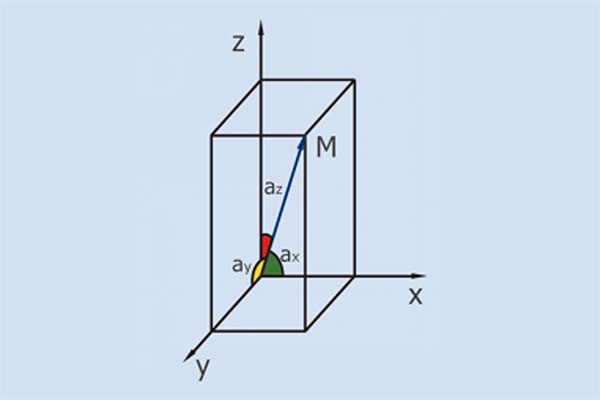

 永磁体磁偏角测量仪测量原理图
