GM2100M硅钢片磁性能测试系统适用于测量不同频率下热轧和冷轧、取向和无取向的硅钢片材料的磁极化强度峰值Jm、比总损耗Ps、磁感应强度Bm、比磁在功率Ss、振幅磁导率µa、剩磁Br、矫顽力Hc,并可绘制交流磁化曲线、损耗曲线、磁滞回线和导磁率曲线.
一、GM-2100M硅钢片磁性能测试系统产品介绍
GM-2100M硅钢材料测量装置适用于测量各种热轧、冷轧取向和无取向的硅钢材料,以及成型的硅钢变压器、互感器、电机铁芯的测量。能准确测量工频条件下硅钢材料的磁感应强度和磁滞回线、交流磁化曲线。符合GB/T3655-2000、GB/T13789-92 以及IEC 60404-6的规定。
装置采用单片机控制技术和A/D采样,取代传统的模拟电桥、频率表、电流表、电压表和功率表,整个测试过程可直接在主机上完成;也可通过RS-232接口,与计算机进行通讯,采用上位机软件完成更加强大的参数测量,测试准确度样品溯源于:国家认可实验室(浙江省计量科学研究院)采用德国玛格力磁电技术有限公司Permagraph-Remagraph C-750进行测试。
二、GM-2100M硅钢片磁性能测试系统产品特点和优势
1、覆盖软磁材料所有工频交流磁特性全部参数的测量;
2、可以全频率段高精度进行锁定励磁强度Hm和磁感应强度Bm的测量;

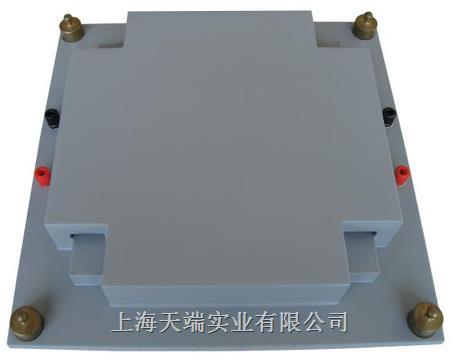

3、可采用配置的爱坡斯坦方圈,按IEC 60404-6标准作为硅钢标准检验设备使用;
4、常规样品自动计算磁路长度Le和有效面积Ae,便于直接测试硅钢铁芯;
5、各项参数的测试重复性处国际领先水平。
三、GM-2100M硅钢片磁性能测试系统分项配置
1、电源输入:220V±20V/5A ,50Hz;
2、最大输出功率:500VA,测试样品范围:50g~10kg;
3、频率范围:45Hz~1kHz连续可调,频率准确度:优于0.05%;
4、输出电压量程:50V/100V/150V,准确度:0.3%,
5、输出电流:0~10A,准确度:0.3%;
5、RS232接口,数据采集精度16bit;
6、联想品牌计算机和HP彩色喷墨打印机;
7、Windows XP版GM-2100M工频交流测试软件;
8、第三方标准方圈样品一套。
四、GM-2100M硅钢片磁性能测试系统产品技术指标
不确定度和重复性(按IEC60404-6标准对方圈标样的测量)
50Hz条件下 | Bm(%) | Hm(%) | μa(%) | Ps(%) | δ(%) |
不确定度 | 1.0 | 1.0 | 2.0 | 1.0 | 2.0 |
重复性 | ±0.5 | ±0.5 | ±1.0 | ±0.5 | ±1.0 |
五 GM-2100M硅钢片磁性能测试系统测试重复性考核以及扩展功能:
考核材料:50W470方圈样品(取向压延方向料)
1、 I/U/B原始采样波形
2、磁滞回线波形
Fre(Hz) | Br(mT) | Bm(mT) | Hc(A/m) | Hm(A/m) | Ps(W/kg) | ua(k) | |
平均值 | 50 | 1016 | 1497.1 | 67.95 | 1238 | 2.93 | 0.9651 |
最大值 | 50 | 1017 | 1499 | 68.04 | 1249 | 2.94 | 0.9665 |
最小值 | 50 | 1015 | 1497 | 67.81 | 1232 | 2.927 | 0.9546 |
重复性 | 0% | ±0.10% | ±0.12% | ±0.20% | ±0.50% | ±0.3% | ±0.5% |
4、损耗曲线(Bm:100mT~1500mT)
说明:采用连续自动锁定Bm方式,对Bm从100mT到1500mT进行自动测量,选择“损耗曲线”组簇获得,便于用户了解设计的工作点。
5、磁化曲线和磁导率曲线
说明:采用连续自动锁定Bm方式,对Bm从100mT到1500mT进行自动测量,选择“损耗曲线”组簇获得,便于用户了解设计的工作点。
6、单一磁滞回线
7、磁滞回线簇
说明:采用连续自动锁定Bm方式,对Bm从100mT到1500mT进行自动测量,选择“损耗曲线”组簇获得,便于用户了解设计的工作点。
