磁通计基本原理与各种测试亥姆霍兹线圈

发布时间：2019-07-16 10:15:41 发布人：上海圣通浏览量：

　　磁通计是测试样品整休磁通量的磁场测量设备之一；

测试线圈在测量线圈内磁通变化时，根据可动框架的偏转程度来确定磁通量的磁场测量仪器。在测量线圈和磁通计的可动框架绕组构成的闭合回路中，测试样品放入测试线圈内，测量线圈内磁通Φ变化时，有感应电流通过框架绕组，促使框架产生一定偏度α，Φ和α成正比，磁通量(Wb)为Φ=(cα/N)×10-3

(1)式中c为磁通计冲击系数，mWb/格，标准磁通计，c=1；N为测量线圈匝数。磁通量与所在位置磁场强度H及测量线圈平均截面积S之积有关，

故磁场强度H=Φ/S = （cα/NS)×10-3 (2)

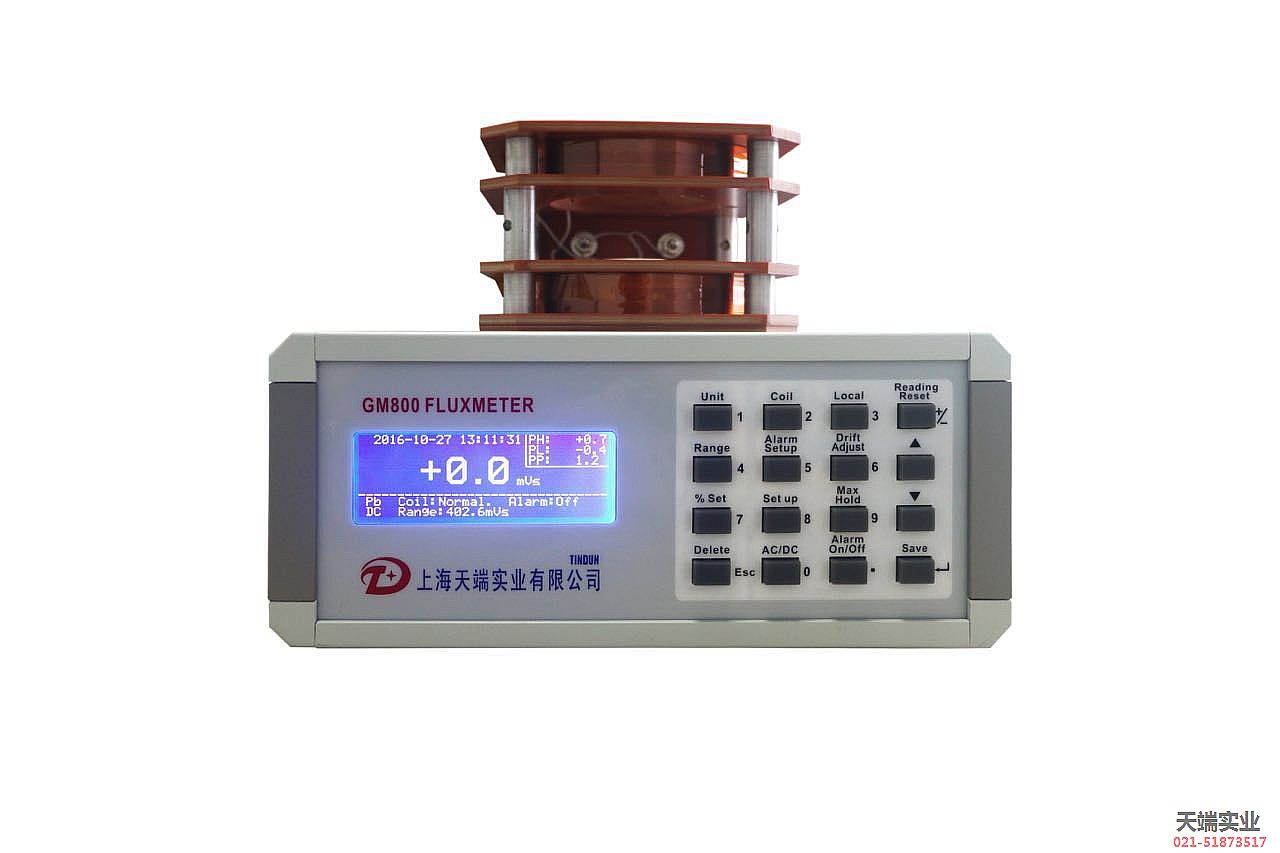

磁通计基本原理与各种测试亥姆霍兹线圈(图1)

　　磁通计磁通量是直接测量出的，磁场强度是经计算后得出的。磁通计在使用前需要校正，以保证测量的准确性。

磁通计配套测试亥姆霍兹线圈有一维三维亥姆霍兹线圈，电机磁瓦平面测试工装及电机转子整体测试工装及微小样品测试单线圈等。我司可根据测试产品订制专用磁通量测试线圈
