永久磁铁Permanent magnet

发布时间：2020-06-22 13:13:13 发布人：上海天端浏览量：

永久磁铁是产生磁场最简便的方法。它体积小，磁场强，磁场稳定，无需供电，是最好的节能磁场源。它可以产生均匀磁场；梯度磁场；多极磁场；辐射磁场等；我公司致力研发永久磁铁的磁场设计制作，开发出核磁共振实验用永久磁场、霍尔片标定标准磁场、海尔贝克阵列磁体、可调永久磁铁等系列，更多新的应用不断开发和扩展。

永久磁铁Permanent magnet(图1) 永久磁铁Permanent magnet(图2) 永久磁铁Permanent magnet(图3)

TC系列恒定磁场永久磁铁

型号	极面直径（㎜）	气隙（㎜）	磁场（T）	均匀区（mm）	均匀度 ΔH/H	外形尺寸（mm）	重量（Kg）
TC5010-04	50	10	0.4	Φ5*2	~10^-5	1207680	5
TC5010-06	50	10	0.6	Φ5*2	~10^-5	12011680	6
TC5010-11	50	10	1.1	Φ5*2	~10^-5	190156150	6
TC5020-04	50	20	0.4	Φ5*2	~10^-5	12012680	6
TC5020-07	50	20	0.7	Φ5*2	~10^-5	190166150	6
TC10020-06	100	20	0.6	Φ6*6	~10^-5	190126150	6.5
TC10020-08	100	20	0.8	Φ6*6	~10^-5	270200210	6.5
TC10020-10	100	20	1.0	Φ6*6	~10^-5	370280310	18
TC10030-05	100	30	0.5	Φ6*6	~10^-5	210136130	20
TC10030-07	100	30	0.7	Φ6*6	~10^-5	380290280	30
TC10030-011	100	30	1.1	Φ6*6	~10^-5	476416380	18
TC14040-05	140	40	0.5	Φ8*5	~10^-5	350250250	18
TC15020-14	150	20	1.4	Φ8*5	~10^-5	586450516	18
TC200110-05	200	100	0.5	Φ12*8	~10^-5	836450666	30
TC10020-12	100	20	1.2	Φ8*5	~10^-5	230190240	33
TC15030-12	150	30	1.2	Φ10*8	~10^-5	370270280	150

永久磁铁案例 Product case

序号	名称	型号	主要技术参数	产品图片
案例1	永久磁铁	TC5010-04	用于霍尔片标定的标准磁场。极面直径50mm，磁场气隙10mm，中心磁场0.4T，均匀区Φ10*10mm，均匀度0.1%
案例2	永久磁铁	NMR10020-05	用于核磁共振实验的高匀度恒定磁场。极面直径100mm，磁场气隙20mm，中心磁场0.5T，均匀区Φ85mm，均匀度510^-5
案例3	永久磁铁	NMR470120-027	极面直径470mm，磁场气隙120mm，中心磁场0.27T，均匀区Φ5030mm，均匀度6.510^-5
案例4	可调气隙永久磁铁	TCT100-09	磁场气隙可调，当两极距离加大时磁场减弱。以改变气隙的方式改变磁场，结构简单，操作简便。极面直径100mm，气隙可调范围10-100mm，磁场可调范围0.14~0.9T。
案例5	固定气隙可调磁场		磁场气隙固定为20mm，依靠改变磁路的方式改变磁场，且不影响均匀区与均匀度的稳定。极面直径70mm，0.11T~0.355T，调节步进1Gs。
案例6	海尔贝克磁环	B型 H201	外形尺寸Φ6050mm 内径Φ20mm 重量 1(Kg)，磁场方向为径向，12个扇形磁块，每个充磁方向不同，按Halbch环形阵列排列；中心磁场强度1.04T；在磁场中心Φ66mm范围内均匀度轴向为0.5%，径向为0.5%。

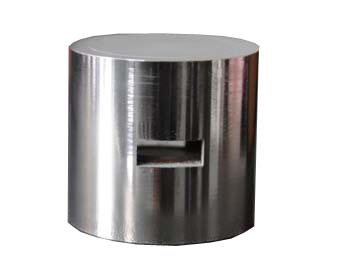

案例7	海尔贝克轴向腔	L型 H2009	按照海尔贝克阵列排列磁块，使用孔径20*20mm，长度180mm，磁场方向为轴向方向，磁场强度0.9T。特别适用于霍尔轴向探头的定标检测。
案例8	旋转永磁体磁体		旋转永磁铁可以同时调整两极的间距，磁极直径40mm。磁场840Gs~1500Gs， 7~20mm可调。
