可提供XY坐标、P极坐标、3D磁场分布和相对基波进行谐波分析等测试报告，为电机设计提供准确的磁场分布数据。高同心度设计和探头回位的高精度水平，是该设备品质的保证，采用自主开发的三维测试软件刷新速度快，全方位显示空间磁场分布，产品综合性能达到国际先进水平。

GM902多极磁环测量装置、表磁分布测试系统构成说明

• 测试平台：包含探头自动定位和电动旋转卡盘；

• 测试主机：包含高速采集磁强计和伺服电机驱动控制中心；

• 工控电脑：i7核心工控机；

• 测试探头：PT0415B测试探头；

• 测试软件：TS900磁场分布测试软件（包含一个注册号）。




GM902多极磁环测量装置、表磁分布测试系统技术参数内容

  1、定制龙门机器人：微机控制的自动定位和移动；

     控制核心采用松下伺服电机，上银丝杆，西门子PLC闭环控制。

   1-1、X轴移动距离：（300mm），最小移动控制：0.05 mm，回位精度±0.02mm；

   1-2、Y轴移动距离：（300mm），最小移动控制：0.05 mm，回位精度±0.02mm；

   1-3、Z轴移动距离：（200mm），最小移动控制：0.05 mm，回位精度±0.02mm；

2、（卡盘）旋转同心度：整体同心度优于：0.05mm

   2-1、台湾进口卡盘，型号SE-04（参考可选）偏心范围：0.01mm；

   2-2、光学旋转平台，型号01RS002动旋转台（参考可选），变比1：180，偏心范围：0.03mm；

   2-3、最高分辨率：0.00125°，重复定位精度：＜0.005°，中心负载：50Kg；

   2-4、精密测量测试点数可调，默认36000步/转，测试时间10-30秒；

   2-5、用户也可以根据测试要求直接在电旋转台上安装无磁工装；

3、高速磁强计

   1-1、量  程：0.01mT-2000mT（0.1Gs-10000Gs）；

   1-2、分辨率：0.01mT（0.1Gs）；

   1-3、准确度：满量程±1.0%；

4、探头说明

   4-1、横向探头：型号PT0415B，采用日本进口芯片；

   4-3、探头固定座完全统一，伸出部分尺寸统一，便于相互更换使用；

5、软件部分：

   5-1、各极磁场峰值最大值、最小值和平均值自动测量功能；

   5-2、各极磁极宽度最大值、最小值和平均值自动测量功能；

   5-3、各磁极面积和半高宽测量自动测量功能；

   5-4、零点自动回位功能和带防抖动无效数据剔除功能；

   5-5、自动输出极坐标图功能；

   5-6、自动输出对应基波谐波分析功能；

   5-7、对同一样品，组合测试点三维磁场分布显示功能；

   5-8、各极角度，峰值，面积列表储存功能；

   5-9、多层斜极角度测试功能；

GM902多极磁环测量装置、表磁分布测试系统测试软件

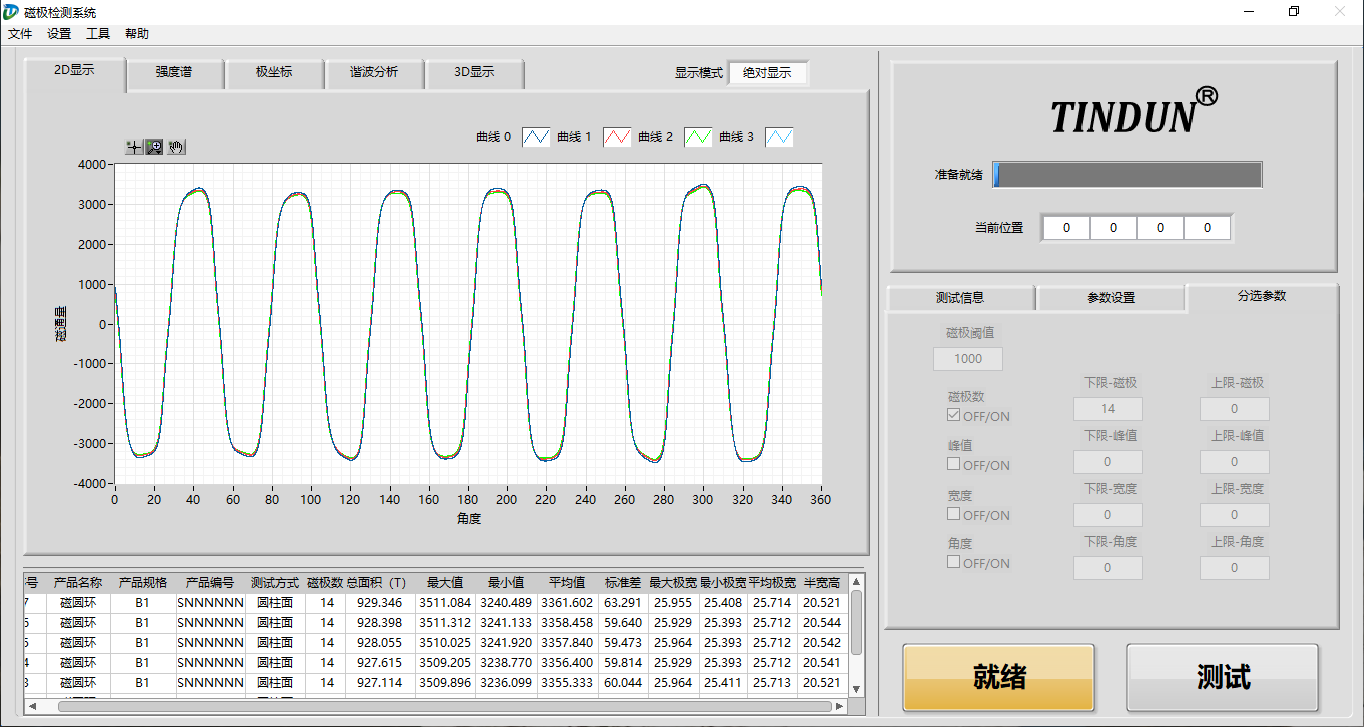

• 2D坐标测试界面

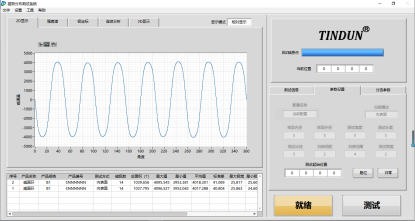

• 极坐标测试界面

• 斜充角度检测

• 强度图显示

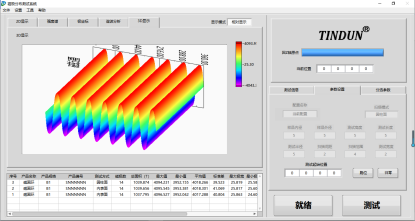

• 3D波形显示

 其它：半高宽、占空比、多曲线比较、峰值宽度、多层斜位角等分选判断功能均有。
