GM905矩阵磁场分布测试装置

一 系统组成

1.1系统结构

图 1 系统结构

矩阵磁场测试系统由运行于计算机内的上位机软件、36个一维横向霍尔探头（可根据要求制定）、接线盒、信号处理单元、高速数据采集卡、机柜等设备组成，结构形式如图 1所示。

1.2系统原理

图 2 系统原理图

安装于无磁传感器支架上的28路霍尔探头通过航空插头接入接线盒，经汇总后通过25米屏蔽线缆接入控制室信号处理单元内。

信号处理单元包含霍尔探头供电电路、霍尔探头输出电压放大滤波电路、霍尔探头输出电压AD采集电路、中央运算处理电路及DA转换电路。霍尔探头供电电路为霍尔芯片提供稳定的3mA工作电流，在-100mT~100mT磁场环境下产生的原始霍尔电压信号经放大滤波电路后量级可达-2.5V~+2.5V，通过AD采集电路后进入CPU磁场输入通道；CPU运算处理后的数据通过上位机软件显示在屏幕上。

二、测试单元

2.1霍尔探头

量程：0-1000mT；

精度：±1%读数±2个字（0-200mT），

  ±2%读数±2个字（201-1000mT）；

温度系数：-0.06%/℃；

工作温区：-10℃~+75℃；

有源区直径：0.15mm；

霍尔芯片尺寸：1.5mm×1.5 mm×0.6mm；

封装材料：环氧树脂。

三 测试工装

可完全根据用户要求定制

四 上位机说明

上位机软件由LabView开发，用于读取CPU处理后的多通道数据值。通过软件界面可显示全部数据与图形曲线展示。

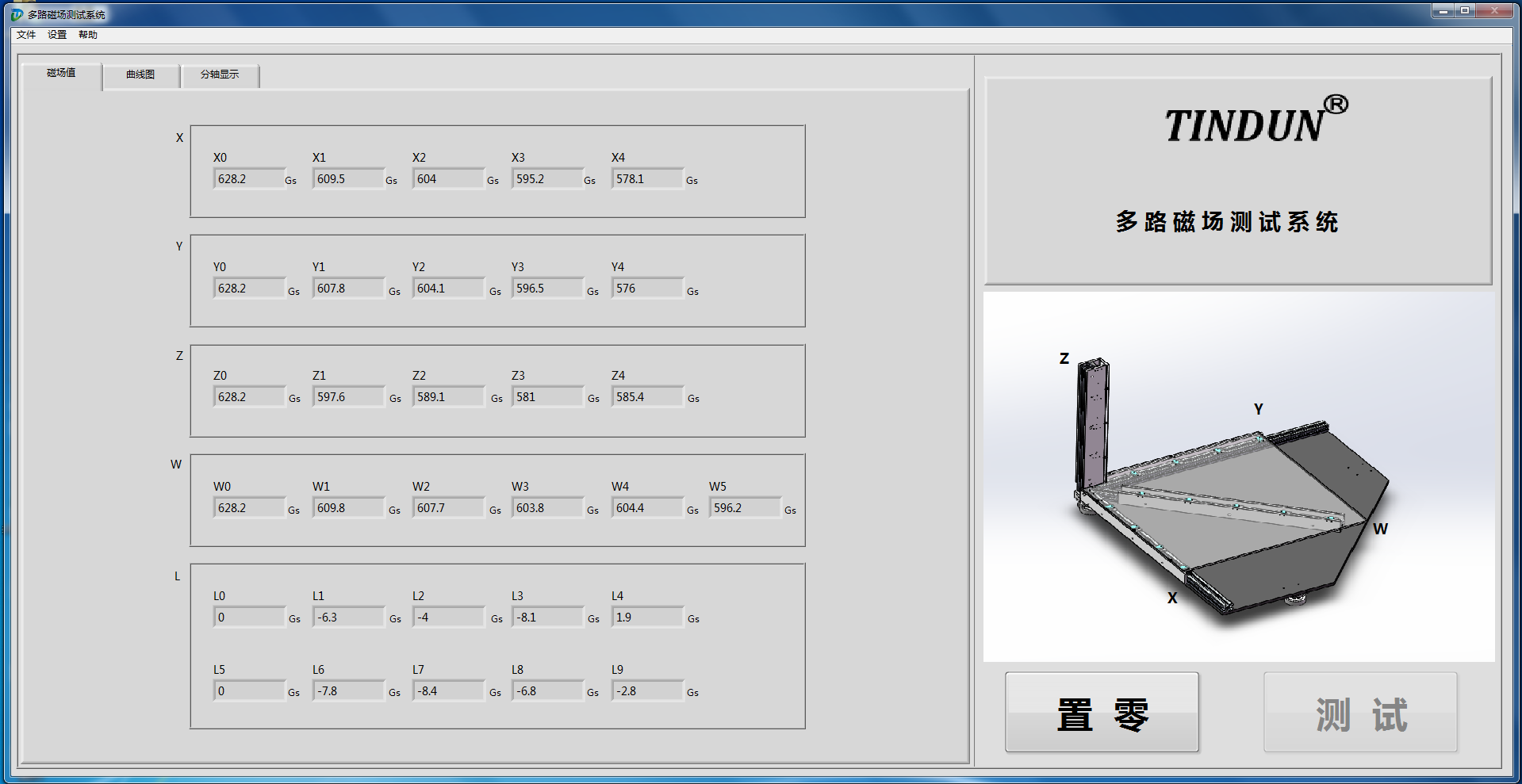

磁场值：每一路磁场强度的数值显示；

曲线图：每一路数据在二维方向上的数据差异直观体现；

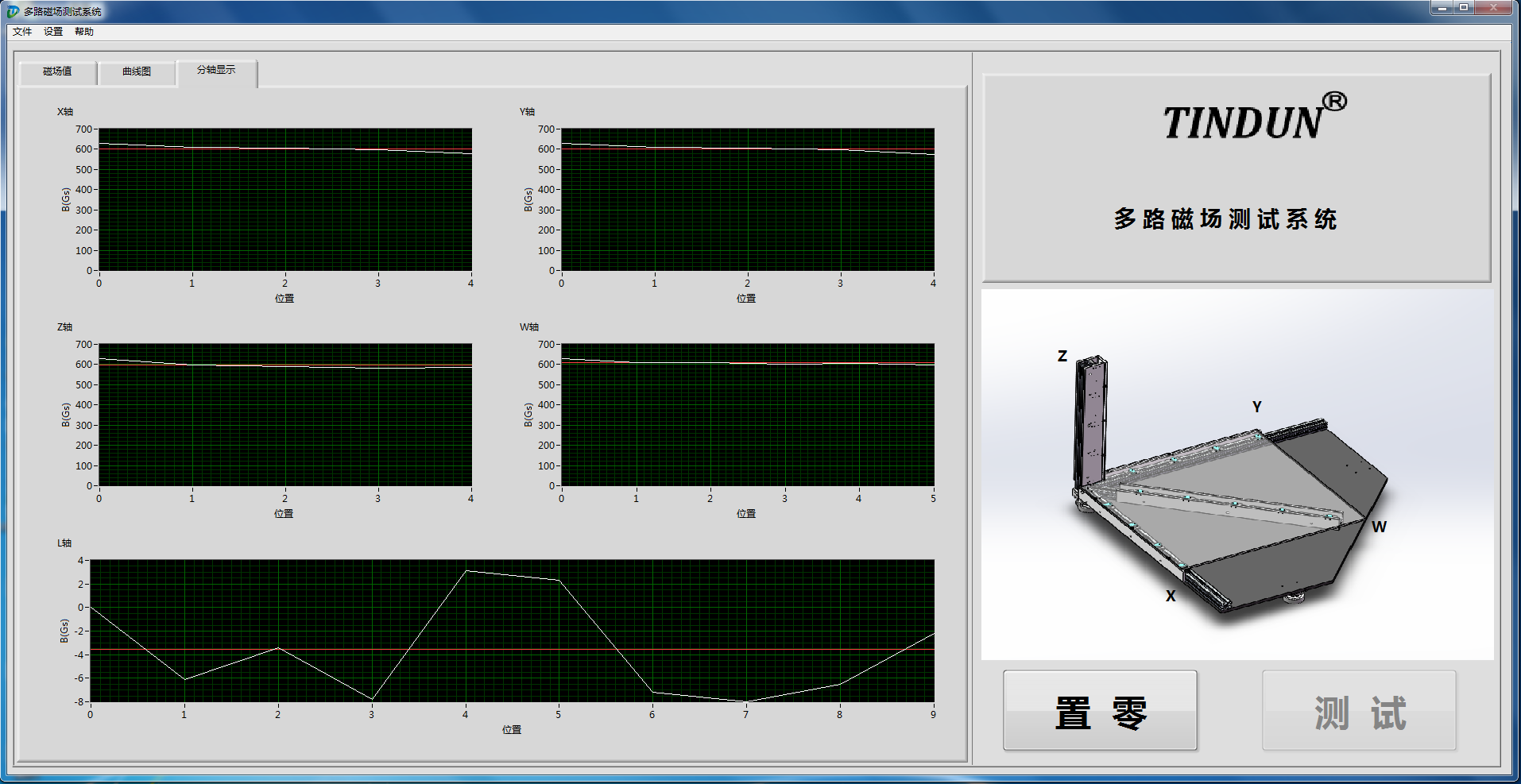

分轴显示：分别显示X、Y、Z、W以及L轴的数据差异，通过曲线可观察各轴数据的离散性。
