矩形磁场发生设备电磁铁方案案例
发布时间：2022-01-22 14:15:12 发布人：上海天端 浏览量：
产品规格
· SG-280型电磁铁，立式座放，磁场方向水平；
· 配极面厚度50mm、40mm、30mm、20mm、10mm各一对，实现气隙20mm/40mm/60mm /80mm/100mm可调；
· 极面截面250mm*120mm；
· 磁极中心轴线高度1200mm，高度可微调。
电气参数
· 线圈冷态直流电阻4.2Ω；
· 线圈绝缘电阻优于100MΩ；
冷却方式
· 自然冷却；
尺寸及质量

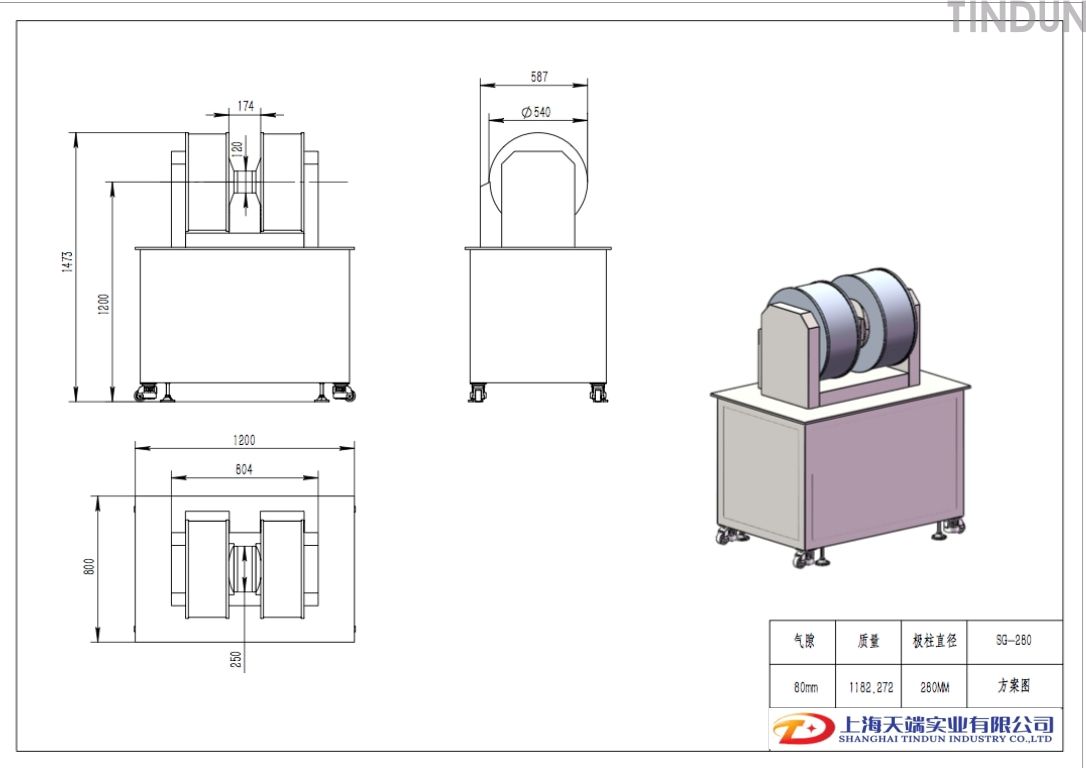

· 外形尺寸见图；
· 整体重量约1250Kg；
磁场参数
· 气隙80mm时，中心磁场优于0.8T@50A；（配置电源功率50A260V）
· 气隙80mm时，中心磁场区域200mm*70mm*80mm均匀度优于10%
· 持续工作时间2分钟@0.8T

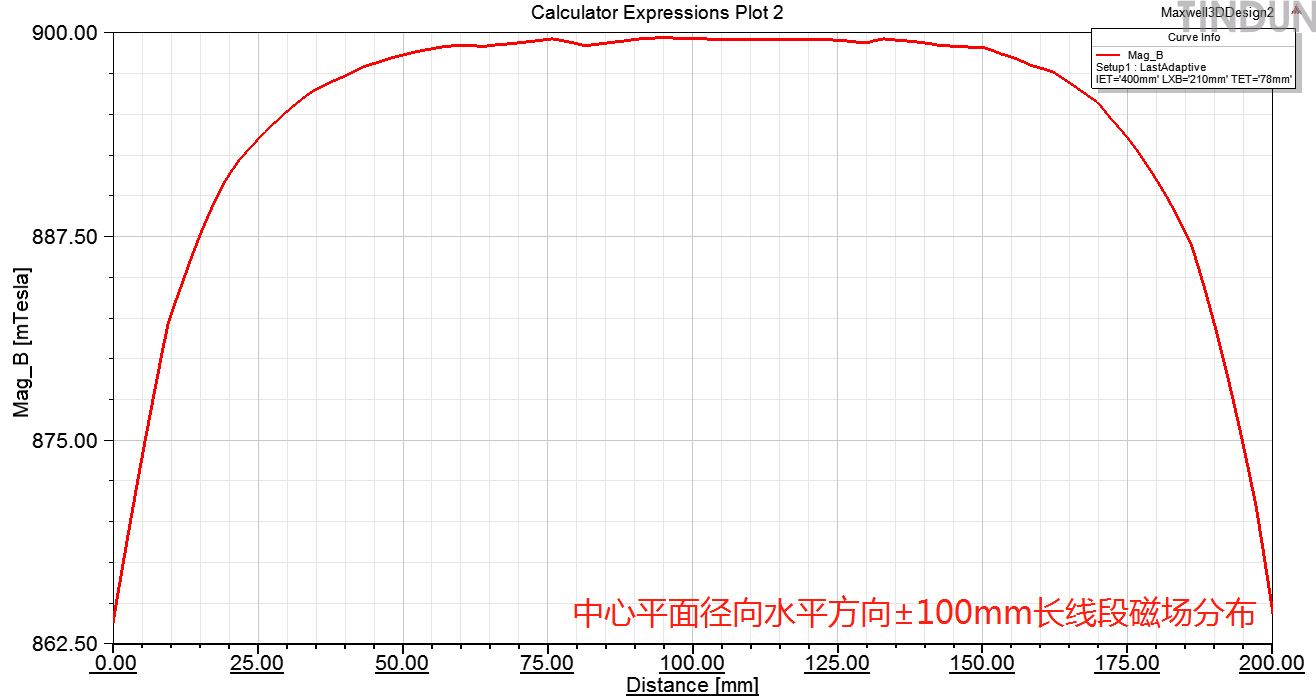

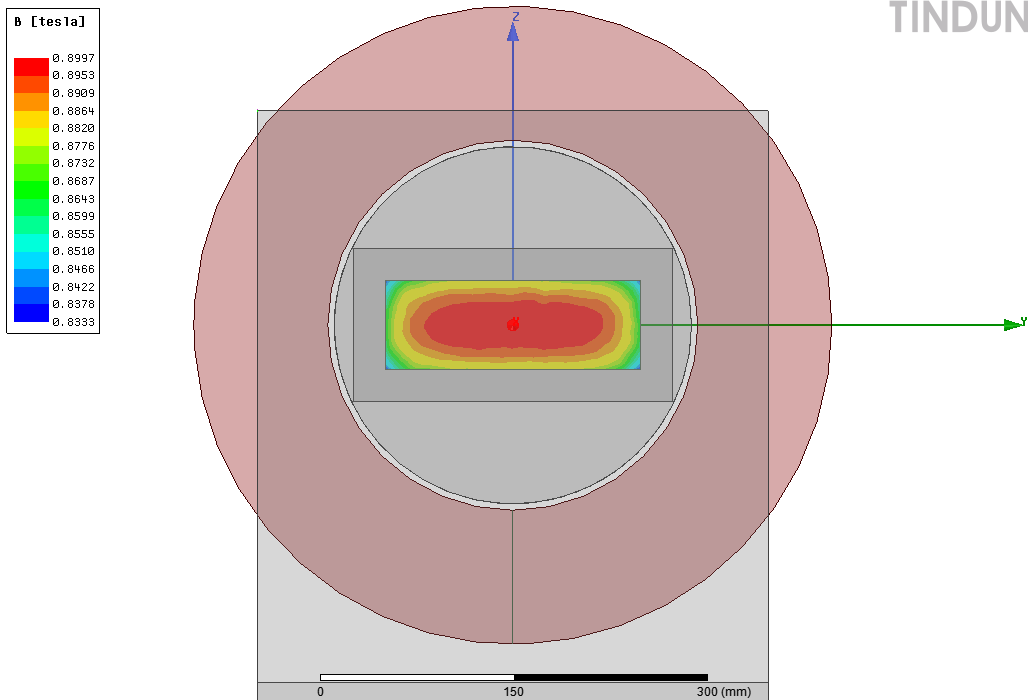

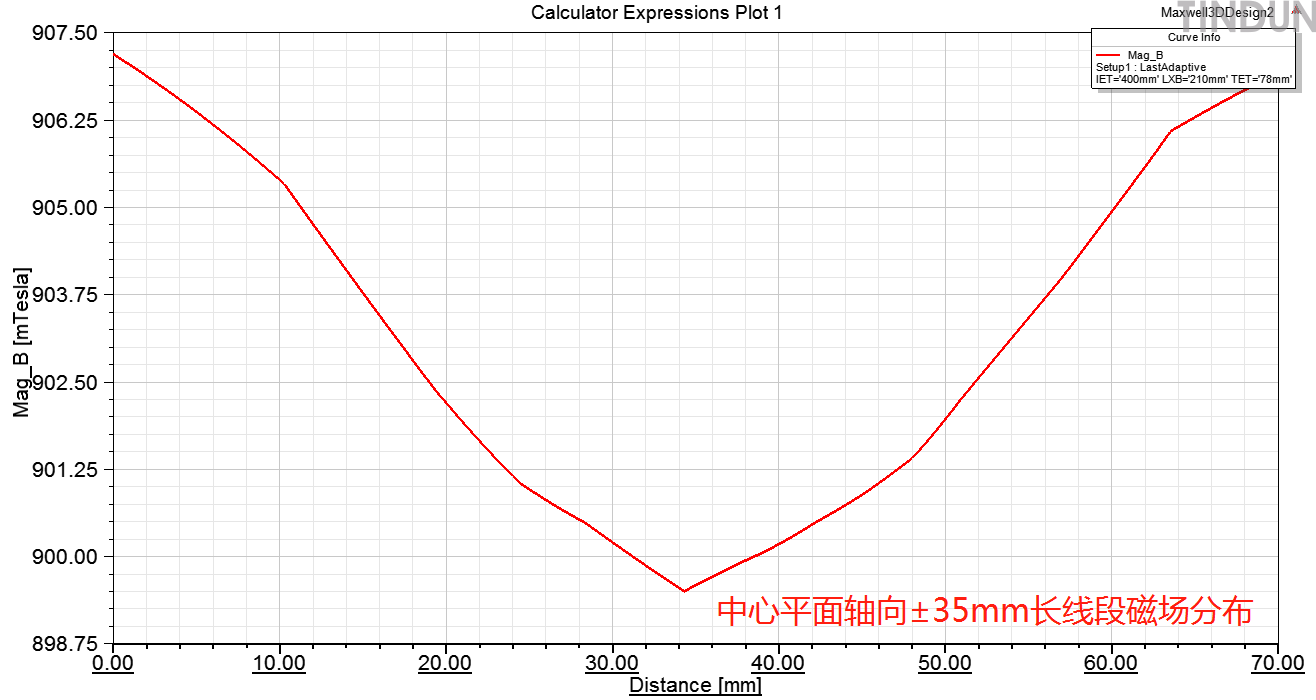

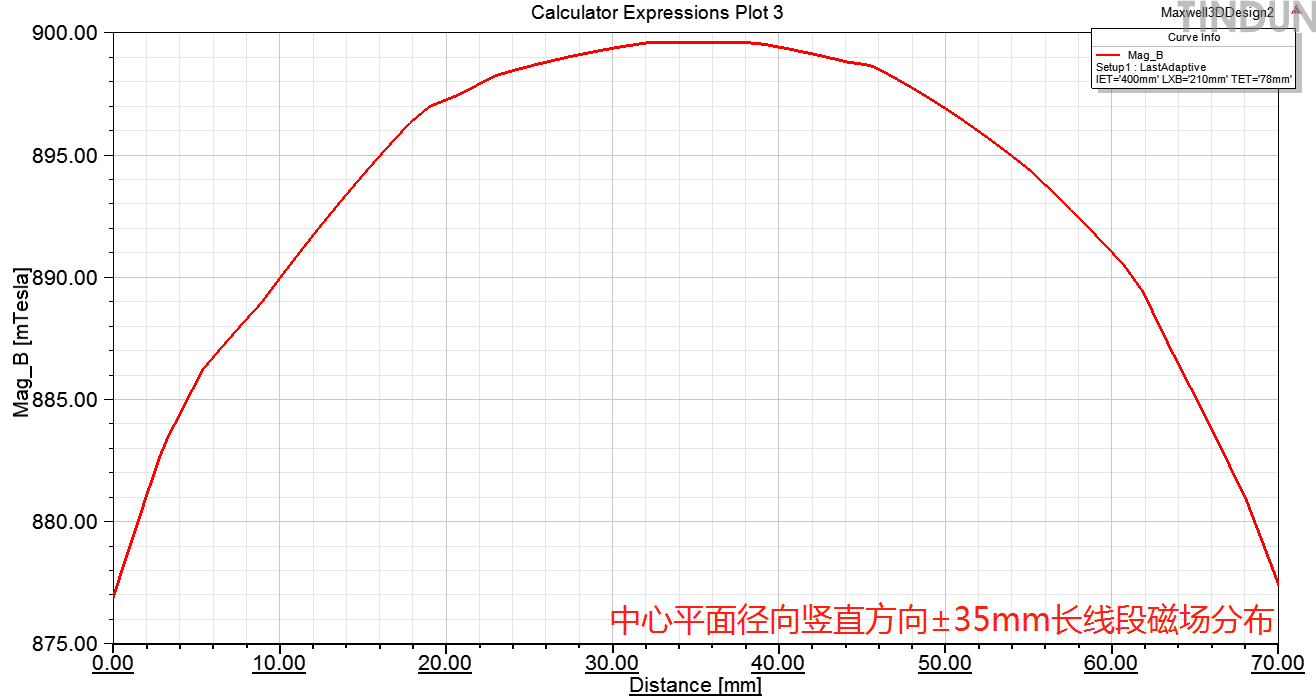

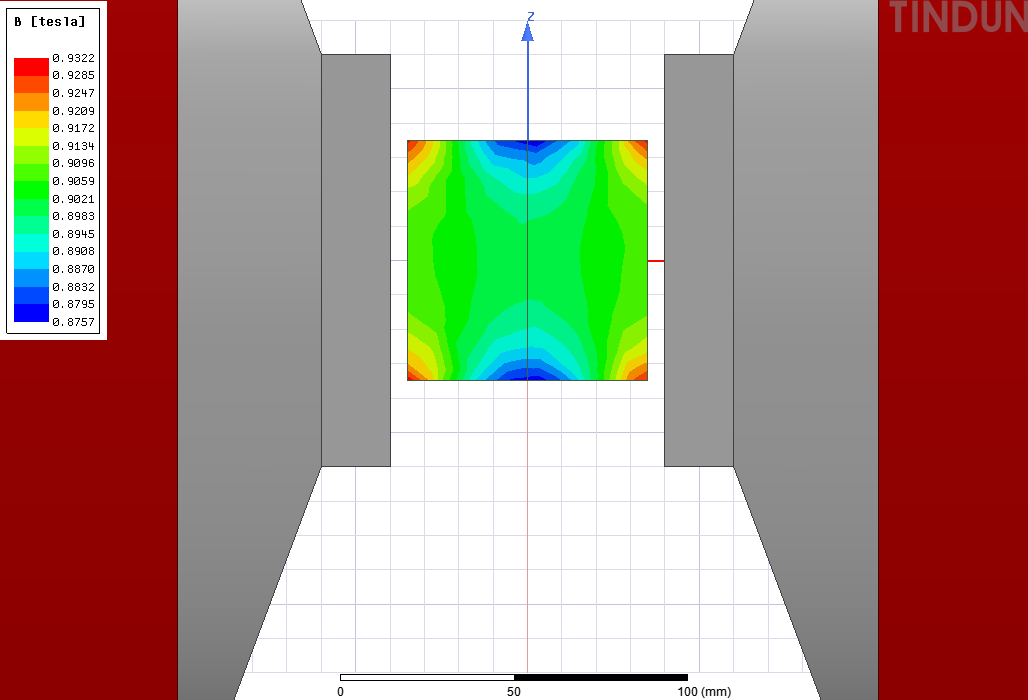

仿真磁场云图与曲线图：
