磁场250GS一维亥姆霍兹线圈设计

发布时间：2021-01-04 10:17:25 发布人：上海天端浏览量：

一维亥姆霍兹线圈设计

产品规格

· HLY10-250型Helmholtz线圈，卧式座放，磁场方向水平；

· 线圈等效直径266mm；

· 线圈使用间距38mm，线圈使用内径128mm；

电气参数

· 线圈直流冷态电阻6.4Ω；

· 线圈绝缘电阻优于10MΩ；

冷却方式

· 自然冷却；

尺寸及质量

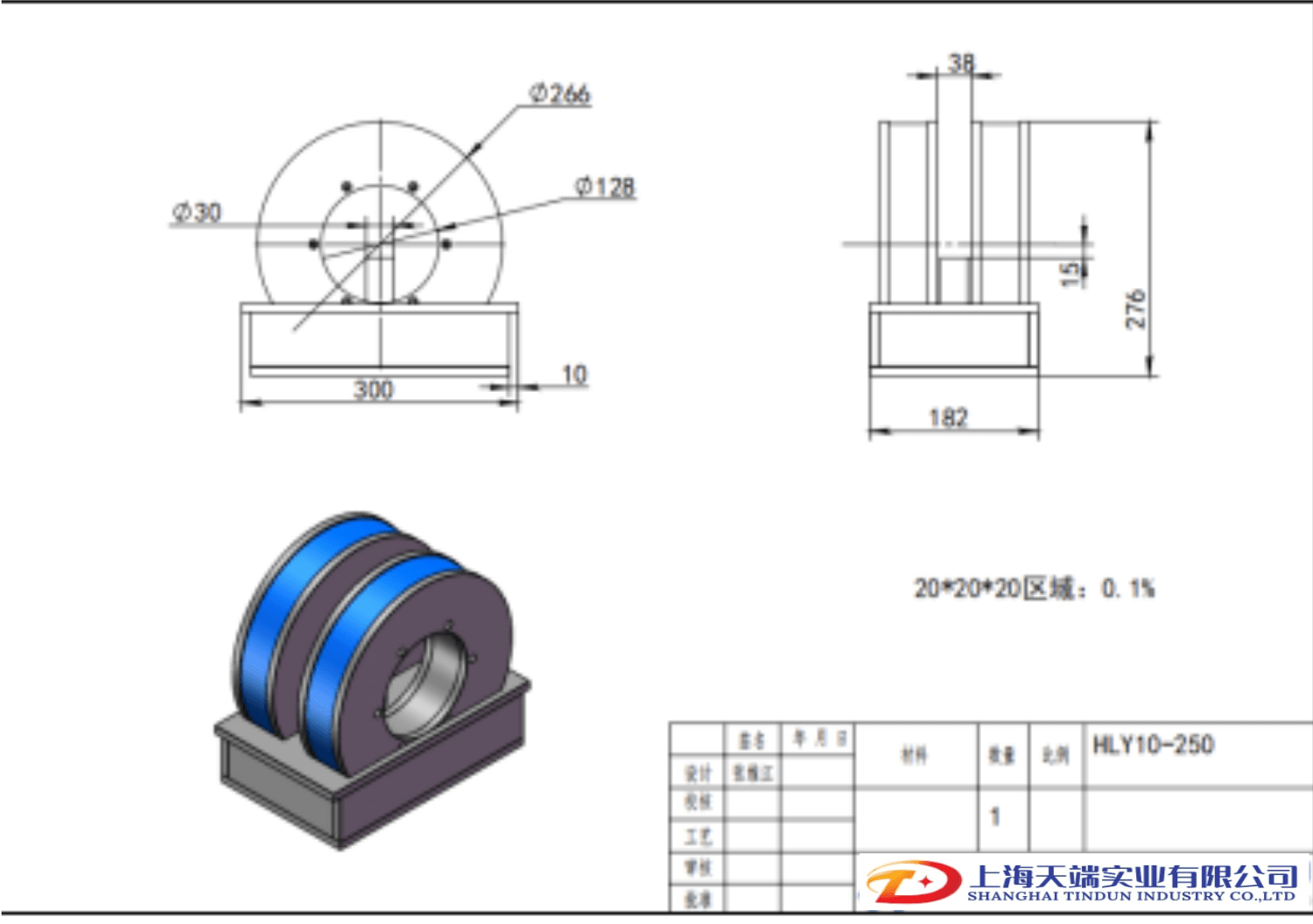

· 外形尺寸见图；

250GS一维亥姆霍兹线圈设计(图1)

磁场参数

· 中心磁场强度优于250Gs@5A；

· 中心20*20*20mm区域内均匀度为0.1%；
