万向磁源方案设计案例

发布时间：2023-02-16 09:55:03 发布人：上海天端浏览量：

万向磁源产品说明：

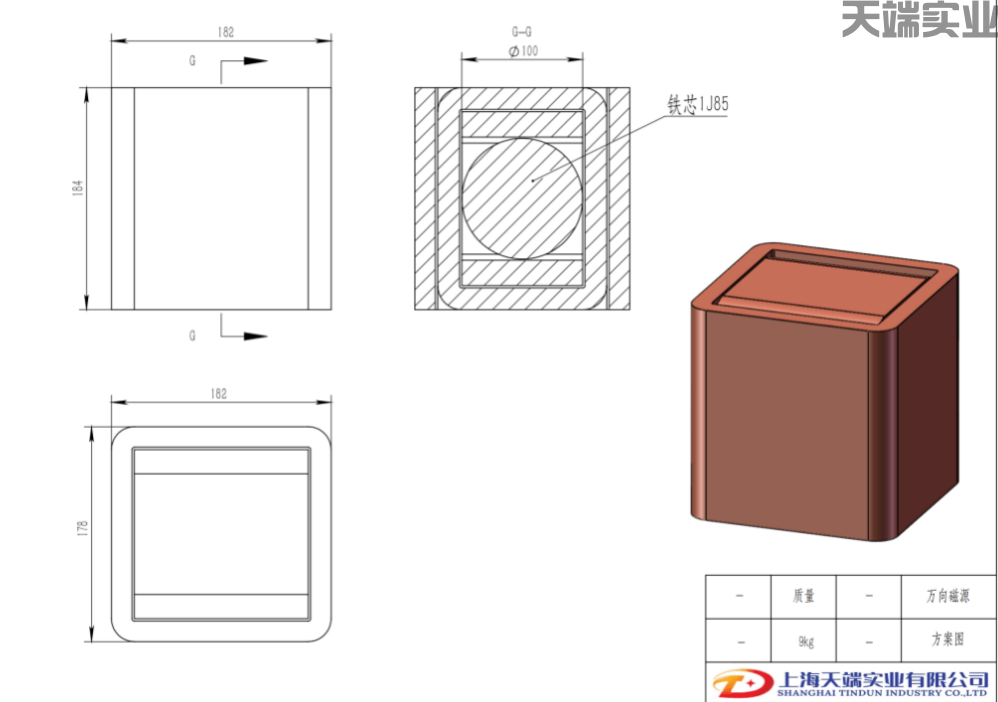

万向磁源可在其外部产生空间内产生强度可控、矢量方向可控的梯度磁场，是一种带有铁芯的三维线圈结构。中心铁芯使用φ100mm软磁金属，材料为1J85；外围X、Y、Z三个方向分别紧密绕制一组激励线圈，X、Y、Z轴线圈由内至外布置，绕制形状为矩形。

距离	10mm	25mm	50mm	100mm	150mm	200mm
磁场强度	25mT	15mT	10mT	5mT	2mT	1mT
梯度	0.5T/m	0.46T/m	0.2T/m	0.05T/m	0.02T/m	0.01T/m

包络尺寸182*184*178mm

总质量9kg

铁芯直径100mm
